詳細信息
▲振動監測
·通 道 數： 三通道并行采集
·頻率范圍： 5～500 kHz(標配)
·監測標準： 《爆破安全章程》（GB6722-2003）
·許 可 證： 國家制造計量許可證書（CMC）川制00000395
·量 程： 自適應量程無需設置,最大35 cm/s
·分 辨 率： 0.01cm/s
·讀數精度： 0.1 %
·A/D ： 16 Bit
·觸發模式： 內觸發，外觸發
·觸發電平： 0～10V(0～35cm/s)任意可調
·時鐘精度： ≤5秒/月
▲振動記錄
·記錄模式： 手動、單次、多次分段、連續
·記錄時長： 1秒~160秒可調
·采 樣 率： 1 K ~ 50 KSps，多檔可調
·存儲容量： 1M SRAM緩存 ,128 M flash內存（可記錄1024段數據）
▲使用環境
·電 池≥： 60小時（連續采樣）
·適應環境： -10 ℃ ～ 75 ℃，20～ 100％ RH無冷凝
·防護等級： IP64淋濺等級
▲產品規格
·主機大小： 168mm × 99mm × 64mm
·探頭大小： 64mm × 64mm × 64mm
·重 量： 1Kg
·供電方式： 可充電鋰電池
·顯示方式： 全中文液晶顯示屏（128*64點陣）
·用戶界面： 7鍵PVC導航鍵盤
·接 口： 全航空插接件輸入輸出
▲爆破分析
·數據分析： 頻率譜、功率譜、一階積分、一階微分、矢量合成、高低通濾波
·事件評估： 爆破振動安全評估（GB6722-2003）
·高級分析： 保護物安全距離計算 ，施工安全裝藥量計算
·監測報告： 監測點信息錄入，報告表自動生成，一鍵式打印
·數據存檔： 支持TXT/Word/dat格式導出
怎樣選擇和安裝傳感器？
國內目前采用的主要是振動速度傳感器，選擇的要素主要是：①靈敏度要與被測信號的強弱，以及二次儀表的量程相匹配，一般為28V/m.s-1。②頻率響應要與測點的地質結構與二次儀表的采樣速率相匹配，一般為5HZ---300HZ。③從傳感器的幅頻特性曲線圖上選擇線性關系好，保證使用范圍恰是它的平直段。④要求傳感器整體輕小、堅固、穩定、可靠、易安裝。另外建議在工程爆破監測現場盡量使用三維一體傳感器。

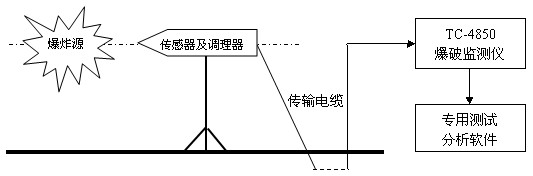

傳感器是反應被測信號的關鍵設備，為了能正確反映所測信號，除了傳感器本身的性能指標滿足一定要求外，傳感器的安裝、定位也是極為重要的。為了可靠地得到爆破地震動或結構動力響應的記錄，傳感器必須與被測點的表面牢固地結合在一起，否則在爆破振動時往往會導致傳感器松動、滑落，使得信號完全失真，在工程測試中主要采用以下方法固定傳感器：
（1）若測點表面為堅硬巖石或混凝土可以采用環氧砂漿、環氧樹脂膠、石膏或其它強度粘合劑；
（2）可在澆筑混凝土墩子時，先預埋固定螺栓，然后再用壓板將傳感器地板與預埋螺栓緊固相連；
（3）如被測表面為土質時，可先將表面覆土夯實，將傳感器直接埋入夯實土中，用木錘將傳感器與土體敲緊使二者緊密接觸。
傳感器安裝時，還應該注意定位方向，要使傳感器與所測量的振動方向一致，否則，也會帶來測量誤差，若測量豎向分量，則使傳感器的測振方向垂直與地面；若測徑向水平分量，則使傳感器的測振方向垂直于由測點至爆心連線方向。
TC-4850型爆破測振儀廣泛適用于：
1、常規應用
地下工程、隧道施工等復雜環境下的爆破監測
橋梁、邊坡、大壩的定點振動監測
精密生產設備及生產環境定點長時間振動監控
打樁、強夯等建筑施工誘發的地震效應監控
對鄰近施工現場的古建筑物、重大建（構）物進行保護
2、低頻運用
超深孔欲裂爆破振動測試（10米以上）、松軟土層爆破振動測試、水下爆破振動測試、大壩安全測試、精密設備的隔振地基
3、寬量程運用
近爆心10m振動測試 巖石欲裂實驗的振動測試 實驗室振動研究實驗
4.典型運用
工程爆破環境安全評估
爆破振動監測
爆破施工監理
機械振動
運輸振動安全監測
教學、科研分析
如何確定爆破現場的測點分布？
爆破地震效應監測時，不可能在每一處建（構）筑物設置振動測點，而只能針對性的選取具有代表性的位置進行振動測試。從地震波的傳播規律可知，離爆源較近的地方，爆破振動普遍較大，因而進行爆破振動測試時，應遵循以下原則：
（1）選取離爆區最近的建（構）筑物處布置振動測點
（2）選取居民爭議意最大處布置振動測點
（3）在較為重要的建（構）筑物處布置振動測點
（4）在年久失修抗震能力較弱的建（構）筑物處布置振動測點
如何安裝傳感器？
（1）若測點表面為堅硬巖石或混凝土可以采用環氧砂漿、環氧樹脂膠、石膏或其它強度粘合劑；
（2）可在澆筑混凝土墩子時，先預埋固定螺栓，然后再用壓板將傳感器地板與預埋螺栓緊固相連；
（3）如被測表面為土質時，可先將表面覆土夯實，將傳感器直接埋入夯實土中，用木錘將傳感器與土體敲緊使二者緊密接觸。
傳感器安裝時，還應該注意定位方向，要使傳感器與所測量的振動方向一致，否則，也會帶來測量誤差，若測量豎向分量，則使傳感器的測振方向垂直與地面；若測徑向水平分量，則使傳感器的測振方向垂直于由測點至爆心連線方向。
無法開機?
1、插上充電器后再開機；2、將儀器和計算機分離后再開機；
無法關機?
1、嘗試長按關機鍵5秒；2、將儀器和計算機分離后再關機；
不能觸發?
1、查看觸發模式是否設置為內觸發；2、檢查是否將觸發電平設置過高；
自動觸發?
1、檢查是否將觸發電平設置過低；2、傳感器參數(如遷移)是否設置正確；
采集異常？
進入采集狀態之后不停采集數據，檢查參數設置/觸發電平/設置是否合理。如觸發電平?jīng)]有問題，檢查是否設置了通道偏移
不能正常采集數據？
檢查觸發電平是否設置合理，檢查信號線是否連接正確
數據異常？
采集到波形不正常，傳感器按Z垂直方向搖動采集數據看Z方向波形是否最大，XY水平向同理。若都正常的，請考慮傳感器的安裝位置和方法。
低溫狀態儀器反應遲鈍？
溫度低于零下10度儀器反應比較遲鈍，國內外液晶屏和鋰電池低溫工作都會出現這種情況，一般情況下不影響數據記錄。可以對儀器做一下適當?shù)谋卮胧ū热鐭崴痈魺岵牧?，保溫箱原理）?/SPAN>
