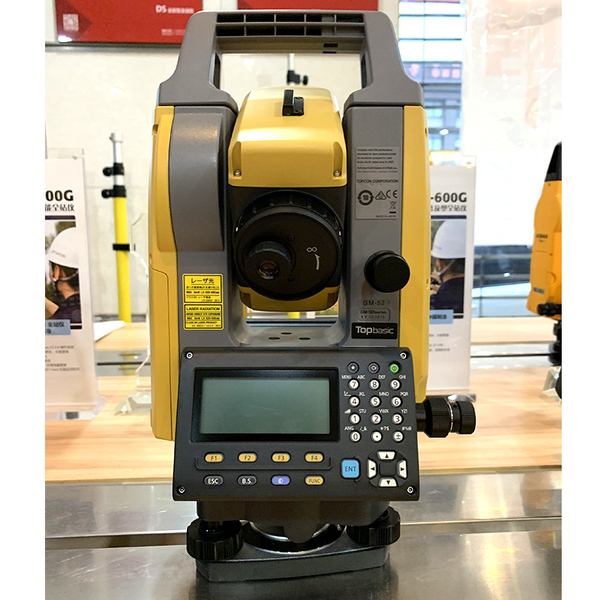

拓普康GM-52常規測繪全站儀

一直以來，拓普康品牌通過一種對制造執著、對生產的產品精益求精、精雕細琢的精神支撐將產品品質推向更高標準，從而從眾多全站儀廠商中脫穎而出?！巴黄飘a(chǎn)品價值，更加注重客戶價值”，為此，拓普康商公司正式推出其最新進口全站儀產品GM-52輕松測量實用性全站儀。我們堅守即使是入門級產品也要堅持高品質的品牌原則，堅信GM-52能夠成為新一代經典標桿。

特點：

● 包含建筑、測繪應用程序，滿足工程應用需求

● 速度快、精度高、測程遠，采用新的測距技術

● 防水防塵設計，應對雨霧、粉塵等惡劣測量條件

● 500m免棱鏡測程

● 50000點數據存儲

拓普康GM-52系列全站儀的主要特點：

配備拓普康原創編碼度盤結合雙軸補償器，為不同地形及各種條件下的作業提供可靠、穩定的測量結果；

單棱鏡測距： 4,000米測程，精度 1.5mm+2ppm；

免棱鏡測距： 500米測程，精度 2mm+2ppm；

測距時間快：精測模式下 1.0秒 /次，跟蹤模式下只需 0.4秒 /次；

拓普康傳統的儀器制動和微動設計，長久測量結果穩定；

數據內存：可存儲 50,000測量點；

數據傳輸接口： RS232和 USB；

高防塵防水等級： IP66；

電池： BDC46C，單電池工作時間 15小時（每 30秒測距一次）；

測角精度 2” 及 5” 二種型號可選。

GM-52全站儀，傳統與創新的融合。

   使用簡單，精度高，堅固可靠，這些都是拓普康品牌的傳統性能特點。現在的 GM52是我們在原有基礎之上的開拓創新。 GM52在依舊保持 Sokkia易于使用功能特點的同時，融合了許多新技術。

   其 IP66防塵 /防水等級、結實耐用的外殼和手柄以及工作時間長達一周的電池性能使 GM52成為傳統全站儀中的佼佼者。電池最長工作時間 – 36小時

GM-52全站儀功能介紹：

一：各種測量環境下最值得信賴的伙伴

1：斷面高程測量

使用MLM（對邊測量）程序，平整土地時可以計算點間高差。對于大面積的區域，可以利用無棱鏡模式來觀測大量的點，從而節省作業時間。

2：工程放樣活

多種放樣提示可以使放樣人員快速確定放樣方位，高效引導放樣，大幅度提高放樣效率。地基水平高程測量，活用坐標測量功能，無需平面定向，即可快速完成地基水平高程測量。

3：地基水平高程測量

活用坐標測量功能，無需平面定向，即可快速完成地基水平高程測量。

二：精度是品牌的保證 簡潔是效率的提升

新設計的高端EDM，通過采用高端技術實現了全新的EDM 光電測距方法。有效的擴大了儀器的測量范圍，提高了測量精度。

三：一般測量

1：坐標測量

利用坐標測量功能，可以管理三維坐標數據，以便進行各種計算，例如道路計算、放樣計

算等。三維坐標數據管理可以大大提高生產效率。

2：面積測量

使用面積計算功能可快速計算土地面積。使用偏心計算也可快速測量出實際難以測量的位置。

3：地形測量

全站儀的測程越長，搬站的次數就越少，工作時間的效率也越高。

GM-52全站儀優勢：

1：卓越的測量功能 適應各種環境

2：完美機身設計

防塵防水等級高達IP66；工作溫度-20℃～ 60℃；適用于各種惡劣環境。

3：超大容量內存

內存50,000 點；支持最大32 GB 的U 盤。

4：原裝進口 品質保證

拓普康執行嚴格的環境測試, 以確保產品即使在惡劣的測量現場環境下也能夠長期作業。GM-52 系列全站儀在防塵防水試驗箱中進行了徹底的檢測。儀器還成功地通過了各種抗震、跌落、溫度和濕度的測試，以達到最佳的環境指標。在基線上對儀器的測距精度進行檢

測，在檢定臺上對儀器的整平性能和測角精度進行檢測，以確保您對GM-52 系列產品質量滿意。

技術參數

型號GM-52

望遠鏡

放大倍率/ 分辨率： 30x / 2.5"

其他：

鏡筒長度：171mm，物鏡孔徑：45mm（EDM：48mm）

成像：正像

測角部：

最小顯示：1" / 5"

測角精度：(JJG414-94) 2"

雙軸補償器：雙軸補償，補償范圍：±5.5'

視準差改正：提供

測距部：

激光輸出： 無棱鏡模式：3R 級，棱鏡/ 反射片模式：1 級

測程（一般氣象條件下）：

                    無棱鏡： 0.3 ~ 500m

                    反射片： RS90N-K: 1.3 ~ 500m

                    小型棱鏡CP01：1.3 ~ 2,500m   OR1PA：1.3 ~ 500m

                    單棱鏡：1.3 ~ 4,000 m

最小顯示： 精測 / 速測：0.0001m ；跟蹤測：0.001m

精度（ISO 17123-4：2001）： 無棱鏡 (2 + 2 ppm x D) mm*6

                           反射片*4/*5 (2 + 2 ppm x D) mm

                           棱鏡(1.5 + 2 ppm x D) mm

測量時間： 精測: 1.0s ( 初次1.5s), 速測: 0.6 s ( 初次1.3s),

           跟蹤測: 0.4s ( 初次1.3s)

操作系統、接口與數據管理： 操作系統Linux

顯示器/ 鍵盤：帶背光，對比度可調，192 x 80 點陣圖形液晶顯示器，帶背光28 鍵全字

              母數字鍵盤

操作面板：雙面

數據存儲：

內存：約50,000 點

          外存：USB 閃存 ( 最大32GB)

接口： RS-232C 串口，USB 2.0 （A 型用于USB 閃存）

藍牙（選配）： 藍牙Class 1.5， 工作范圍10 m*10

其他：

指向光：EDM 光束同軸紅色激光

水準器：

圖形水準器：6'( 內圓)

圓水準器10' / 2 mm

對中器：

激光對中器：紅色激光二極管(635 nm ±10 nm), 光斑精度：≤ 1.0 mm@1.3m, 2 級

激光產品

防塵防水等級/ 工作溫度：IP66 (IEC 60529:2001)/-20 ~ +60oC

外形尺寸（含提柄）： 183 x 181 x 348 mm（雙面）

重量（電池和基座）： 約5.1 kg

電源系統：

       電池/ 工作時間（20oC）： BDC46C 可充電鋰電池/ 約14 小時

應用軟件：

      機載程序懸高測量，坐標測量，交點計算，放樣，地形測量，偏心測量，對邊測量，后方交會，面積測量，線路測量，點到線
