ST-510發射機(功率10W)
頻率：128HZ 512HZ 577HZ 815HZ 820HZ 980HZ 1KHZ 8KHZ 33KHZ 262KHZ 等大約20個
頻率
顯示內容：顯示輸出電流大小，同時顯示輸出功率、
輸出電壓和回路絕緣電阻大小。
電源：8節1號
電池 或外接12V充電電池
ST-510發射機
ST-305發射機
ST-305發射機(功率5W)
頻率： 1KHZ 8KHZ 33KHZ
電源：6節2號電池

儀器配置

標準配置
ST-510發射機或ST-305發射機1臺
SR-20接收機1臺，
4＂感應式信號夾鉗 直連導線1條，接地棒1根，儀器箱1個，說明書1套

單位：深圳市拓普康測繪科技有限公司 林新爍經理 手機：13825255332 微信：QQ75504988  QQ：75504988

地址：廣東省深圳市龍崗區布吉街道龍崗大道2133號茂寶大廈一樓

世界首款8個全方位立體天線和圖形顯示功能的高端全自動多功能管線定位儀
功能特點：
1、判斷目標管線的位置(“影像線”穿過中心點)
2、判斷目標管線的走向，可以實時指示目標管線走向的變化情況
3、判斷目標管線拐彎點(影像線拐彎)
4、判斷目標管線的三通點(結合屏幕右上角電流值的變化情況)
5、追蹤目標管線時，因?yàn)?/span>“影像線”的連續顯示使操作者不會錯追到其它干擾管線
6、判斷目標管線是否受到干擾？(導向箭頭回轉時，影像線沒有穿過中心點或兩條 管線“影像線”沒有重合均表示受到干擾)

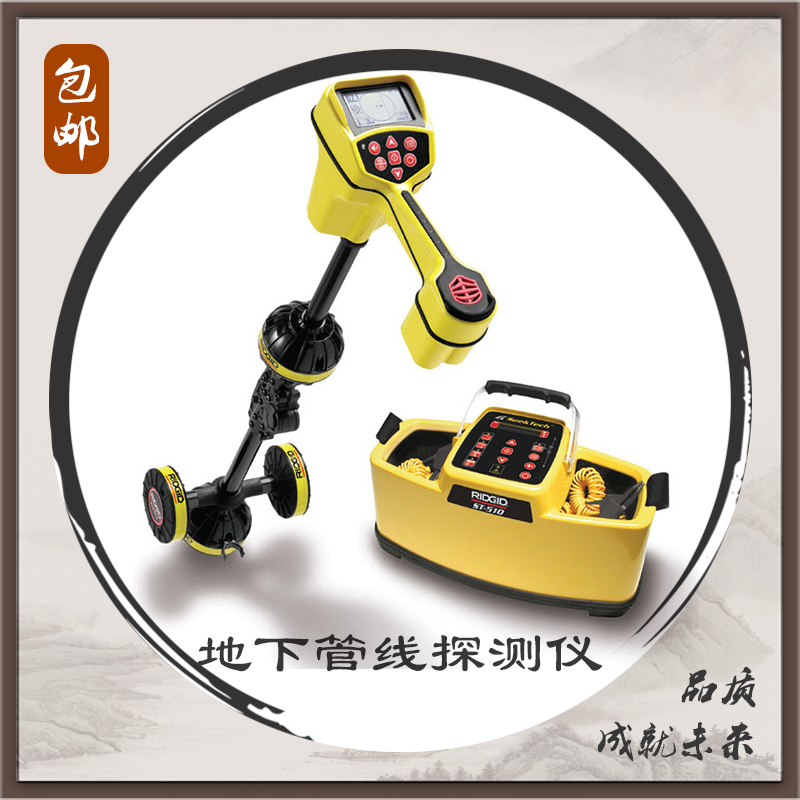

美國里奇SR-20地下管道探測儀

地下管線探測儀 美國里奇SR-20探測儀

功能特點：
1、 接收機底部左右兩天線同時計算的結果，是定位準確度zui高抗干擾更強的原因
2、 指引操作者移向目標管線的方向
3、 精度zui高和抗干擾zui強的判斷管線位置

功能特點：
1、 底部多個立體天線僅對目標管線信號同時運算的結果，沒有方向性的要求，觀察更簡單
2、 判斷目標管線位置(目標管線正上方強度zui大)
3、 靈敏度zui高，對于信號較弱的管線探測特別有用，保證了識別管線能力更強；
4、 信號衰減迅速，使得管線位置定位精度更高

功能特點：
1、 頂部多個立體天線同時運算結果，沒有方向性要求
2、 可以遠距離判斷目標管線的方位和方向(結合影像線顯示功能)
3、 自動放大和縮小功能體現了人性化設計

功能特點：
1、 屏幕左下角可以實時顯示深度變化情況，更自信更快捷更簡單；
2、 左右移動接收機時，屏幕右上角可以顯示當前位置同目標管線形成的夾角，利用兩側45°法測深更準確，抗干擾更強；
3、 也可以利用三角法獲得準確的深度值。

功能特點：
1、 在復雜情況下，通過辨認目標管線上的電流來快速識別目標管線
2、 在直埋電纜(光纜)探測中可以定位電纜(光纜)外皮破損(接地)故障點位置

美國里奇SR-20地下管道探測儀

地下管線探測儀 美國里奇SR-20探測儀

主要特點
增益的自動連續調節

儀器根據需要可以自動調節，使操作者操作更簡單，特別對于檢測經驗不是很豐富的 操作人員非常有必要。
所有信息一屏全顯示：
以上所有信息全部直接顯示在同一屏幕上；這對管線檢測人員操作更簡單、判斷更直觀、即使對干擾情況特別復雜的區域也能在屏幕上顯示出管線的實際信息。
抗干擾更強，定位更準確：
全世界zui多的8個信號處理天線，使得該儀器增加了前所未有的功能外，也大大增強了儀器定位和測深以及防腐層檢測的精度；
重量zui輕，便于攜帶：
接收機只有1.8公斤，幾乎是市面上zui輕的管線儀，同時可折疊式設計也保證了操作人員更容易攜帶；
更適合野外使用：
機器整個外觀采用醒目的黃色，同時機器外殼采用一體的工程塑料注模結構，發射機采用背帶和手提式設計，重量僅6公斤(含電池)，整個機器1個人就可輕松攜帶作業。
陰極保護管道的專用頻率：
接收機自帶CPS信號接受頻率(100HZ)，對于具有陰極保護管道使用就更容易，可以不使用發射機就可以進行輕松的管線檢測；
無源探測能夠zui強：
接收機因?yàn)椴捎昧?/span>8個多立體天線設計和超寬范圍(0HZ-36HZ)多頻率(50 HZ、60HZ、100HZ、120HZ、<4KHZ 4KHZ—15KHZ 15KHZ—36KHZ 共7種無源探測頻率---當前世界zui
多)設計使得該款儀器擁有當前世界上zui強的無源探測能力，很大多數的管道可以不用發射機直接進行檢測出管線的位置、深度和走向等內容。
人性化的設計：
接收機的可折疊式設計、重量輕便、黃色醒目的顏色，發射機接地棒藏在底部，32米長的連線有專用的放線盒、即可以手提又可以側背等外觀設計。儀器自動背景光、可
調的對比度、強大的信息同一個屏幕顯示、儀器天線電子垂直管道平面設計(保證更準確的獲取檢測數據)、大屏幕顯示、自動放大的數字、遠距離遙測功能都充分考慮到
了用戶的操作簡單、快捷和獲取的信息更自信等等這些設計，無不充分體現了更人性和一切為用戶著想的設計。這一點獲得了很多資身人事的贊成。

美國里奇SR-20地下管道探測儀

核心技術參數
SR-20接收機
信號處理天線：8個立體全方位天線。
有源探測頻率：128HZ 1KHZ 8KHZ 33KHZ
無源探測頻率：50HZ 60HZ 100HZ(CPS信號) 120HZ
<4KHZ 4KHZ—15KHZ 15KHZ—36KHZ
信號發生器頻率：16HZ 512HZ 16Khz 8KHZ 33KHZ 等
定 位 精 度：深度值的±3% 無強干擾情況下
測 深 精 度：0-3米 深度值的±4% 無強干擾情況下
3-5米 深度值的±5% 無強干擾情況下
5-9米 深度值的±8% 無強干擾情況下
方向測量精度：15°以內 彎點/三通點2米內
5°以內 彎點/三通點2米內
重量：1.8公斤

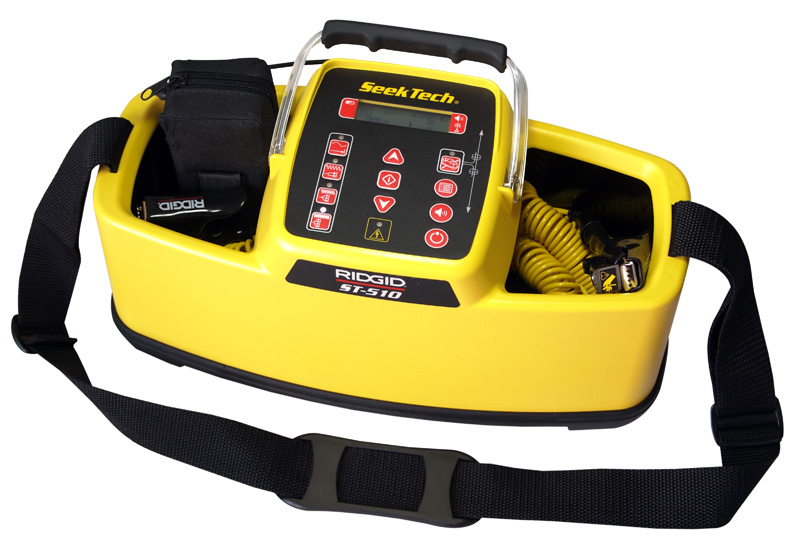

ST-510發射機(功率10W)
頻率：128HZ 512HZ 577HZ 815HZ 820HZ 980HZ 1KHZ 8KHZ 33KHZ 262KHZ 等大約20個
頻率
顯示內容：顯示輸出電流大小，同時顯示輸出功率、
輸出電壓和回路絕緣電阻大小。
電源：8節1號
電池 或外接12V充電電池
ST-510發射機
ST-305發射機
ST-305發射機(功率5W)
頻率： 1KHZ 8KHZ 33KHZ
電源：6節2號電池

儀器配置

標準配置
ST-510發射機或ST-305發射機1臺
SR-20接收機1臺，
4＂感應式信號夾鉗 直連導線1條，接地棒1根，儀器箱1個，說明書1套

單位：深圳市拓普康測繪科技有限公司 林新爍經理 手機：13825255332 微信：QQ75504988  QQ：75504988

地址：廣東省深圳市龍崗區布吉街道龍崗大道2133號茂寶大廈一樓郵政編碼：518112

電話：0755-8365 9486  83659489傳真：0755-8366 9489  微信公眾號:SZTOPCON

網址：http://m.rczhtc.com郵箱：75504988@qq.com

地鐵站點導航：5號線（環中線）或3號線（龍崗線）布吉地鐵站A出口，3號線（龍崗線）木棉灣地鐵站D出口

地圖位置導航：茂寶大廈  公交站點位置：龍珠花園（龍崗大道，龍崗區布吉街道木棉灣
